在焊接自動化進程中,激光焊縫跟蹤系統是保障焊接質量、提升生產效率的核心設備,其作為自動焊槍的 “眼睛”,能在復雜惡劣的焊接環境中精準識別焊縫輪廓,實現焊槍位置的動態調整,從根本上解決焊接過程中因工件偏差、熱變形等導致的焊接質量問題。但市面上激光焊縫跟蹤系統品類繁多,技術參數與適配場景差異顯著,企業需結合自身焊接工藝、生產環境、工件特性等核心因素綜合選型,才能讓系統發揮最優性能。本文從選型的核心原則出發,拆解關鍵技術指標,結合應用場景給出針對性選型策略,并梳理常見問題應對方案,為企業選擇合適的激光焊縫跟蹤系統提供全面參考。

一、激光焊縫跟蹤系統選型的核心原則
激光焊縫跟蹤系統的選型并非單純追求高參數,而是以“匹配實際需求、保障穩定運行、兼顧集成與后期維護”為核心原則,三大原則相互支撐,決定了系統能否適配企業的焊接產線:
需求匹配原則:優先滿足焊接工藝的核心指標,如定位精度、跟蹤速度需與焊縫類型、焊接速度等,避免 “高參數浪費” 或 “參數不足無法滿足需求”;
環境適配原則:焊接現場普遍存在高溫、煙塵、電磁干擾、工件表面反光等問題,系統需具備對應的抗干擾、耐惡劣環境能力,保障長期穩定工作;
集成與維護原則:系統需與企業現有自動化焊接設備(如焊接機器人、專機)兼容,數據接口標準化,同時結構簡單、維護便捷,降低后期操作與運維成本。
二、激光焊縫跟蹤系統的核心技術指標解析
激光焊縫跟蹤系統的性能由多項技術指標決定,其中定位精度、掃描頻率、環境適應性、分辨率是核心指標,直接影響跟蹤效果,而重復性、響應時間等指標則是系統穩定性與實時性的重要保障,企業需精準理解各指標的意義及適配標準:
定位精度:指系統測量結果與實際焊縫位置的偏差,是焊縫跟蹤的核心指標。常規工業焊接要求定位誤差<0.1mm,汽車制造、精密機械等精密焊接工藝需控制在 0.05mm 以內,選型時需根據焊縫精度要求確定,且需關注Z 軸線性度,其直接決定焊槍垂直方向的定位誤差,對焊接質量影響最大;
掃描頻率:即系統生成焊縫輪廓數據的速率,單位為 Hz,決定了系統的動態跟蹤能力。焊接速度越快,對掃描頻率的要求越高,常規自動化焊接需掃描頻率達 500Hz 以上,高速生產線則需數千 Hz,若掃描頻率不足,易出現數據延遲,導致焊槍路徑偏差;
分辨率:指系統能區分的焊縫最小距離變化,以微米(μm)為單位,決定了系統對細微焊縫輪廓的捕獲能力。對于坡口窄、形狀復雜的焊縫(如薄壁件焊縫、精密對接焊縫),需選擇微米級高分辨率系統,才能清晰識別焊縫細節;
環境適應性:包含防護等級、耐高溫能力、抗振動沖擊、抗電磁干擾等維度。焊接現場粉塵大、有飛濺,系統防護等級至少需 IP65,惡劣環境下優選 IP67;同時需耐受焊接區域的高溫(通常要求工作溫度 - 10℃~60℃),具備抗振動沖擊能力,避免因設備運行、工件加工導致的傳感器損壞;
重復性:指相同條件下系統多次測量結果的一致性,反映系統的穩定性。重復性越好,焊接質量的一致性越高,避免因系統測量波動導致的焊縫缺陷;
響應時間:從系統檢測到焊縫信息到輸出控制信號的時間,需控制在微秒至毫秒級,確保焊槍能實時響應焊縫位置變化,無跟蹤延遲。
系統的測量范圍也需重點關注,Z 軸測量范圍需匹配焊縫的坡口深度、工件厚度,X 軸掃描寬度需覆蓋焊縫及周邊區域,避免因測量范圍不足導致無法完整識別焊縫。
三、主流激光焊縫跟蹤技術類型及適配場景
目前工業應用中的激光焊縫跟蹤系統,核心基于線激光三角測量、點激光位移測量兩大技術,另有激光三維掃描技術為輔,不同技術的工作原理、性能特點差異顯著,適配的焊接場景各有側重,企業需根據自身焊縫類型、生產需求選擇對應的技術類型,具體對比及適配建議如下:
線激光三角測量技術:自動化焊接主流選擇
該技術是目前激光焊縫跟蹤的主流方案,通過激光器發射激光線照射焊縫表面,相機以固定角度捕捉激光線的形變,利用三角幾何關系計算焊縫的三維輪廓,可一次性獲取焊縫的完整剖面信息,無需額外機械掃描。
核心優勢:定位精度高(±0.01%~±0.05% 滿量程)、掃描頻率高(500Hz 至數千 Hz)、實時性強,非接觸式測量不會損傷工件,結構簡單易維護,適配多種焊縫形狀;
局限性:對工件強反光表面敏感,易受環境光干擾,測量范圍與精度受基線長度限制;
適配場景:適用于汽車制造、軌道交通、機械加工等大部分自動化焊接場景,可識別凹槽、凸臺、對接、角接等多種焊縫,尤其適合中高速生產線、復雜曲面焊縫的實時跟蹤。
點激光位移測量技術:單點高精度檢測專用
該技術采用激光三角法或干涉法實現單點測距,通過快速機械掃描實現焊縫輪廓的獲取,核心聚焦于單點位置的高精度測量,數學關系與線激光類似,但僅能實現單點或少量點采樣。
核心優勢:單點分辨率極高(±1μm 至 ±50μm)、響應速度快(微秒級)、結構緊湊,易于集成到小型焊接設備中,成本相對較低;
局限性:測量范圍有限(幾毫米至幾十厘米),需搭配機械掃描裝置才能實現整體焊縫輪廓分析,對表面反射率敏感;
適配場景:適用于焊縫關鍵部位的單點高精度檢測,如精密零部件的微小焊縫、焊縫缺陷局部檢測,或小型焊接專機的簡易跟蹤,不適合大范圍、復雜形狀焊縫的實時跟蹤。
激光三維掃描技術:離線檢測與大型結構輔助跟蹤
該技術結合激光投影與高速相機,通過逐點或逐線掃描生成焊縫的三維點云,可獲取工件的完整三維形態,核心技術包括結構光、飛行時間(TOF)等。
核心優勢:測量范圍大(米級),能獲取豐富的焊縫數據,可用于后續建模與質量分析,適配多種材料表面;
局限性:精度相對較低(亞毫米至毫米級),掃描速度慢,對高速動態跟蹤的響應能力有限,設備成本高、體積大;
適配場景:主要用于焊縫的離線檢測、大型復雜結構件(如船舶、壓力容器)的焊縫預掃描與建模,不作為高速自動化焊接的實時跟蹤首選,僅可作為輔助手段。
線激光三角測量技術是絕大多數自動化焊接生產線的最優選擇,也是目前市場上的主流產品,企業選型時優先考慮基于該技術的激光焊縫跟蹤系統。
四、不同應用場景的針對性選型策略
在確定核心技術類型后,企業需結合自身焊接速度、焊縫形狀、工件材料、生產環境四大關鍵場景因素,細化選型要求,讓系統與實際生產高度適配,以下為不同場景的具體選型策略:
按焊接速度選型:低速焊接(<0.5m/min)可選擇掃描頻率 500~1000Hz 的常規系統;中高速焊接(0.5~3m/min)需選擇掃描頻率 1000Hz 以上的高頻率系統;超高速生產線(>3m/min)則優先選擇掃描頻率 2000Hz 以上,且具備高速數據處理能力的系統,同時搭配高速通信接口,避免數據延遲;
按焊縫形狀選型:普通直縫、角接焊縫可選擇基礎款線激光系統;復雜曲面焊縫、不規則焊縫(如變坡口焊縫、斷裂焊縫)需選擇配備智能塊圖算法的系統,部分場景可搭配多傳感器同步功能,擴大檢測覆蓋范圍;薄壁件、精密焊縫則需重點關注微米級高分辨率,確保清晰識別細微輪廓;
按工件材料選型:焊接碳鋼、不銹鋼等易反光材料,或表面有氧化層、鍍層的工件,需選擇藍色波長激光源的系統,藍色激光抗反光能力強,能提高信噪比,減少測量誤差;焊接高溫工件(如焊后熱態工件、厚板焊接),則需選擇帶加熱冷卻系統的耐高溫型傳感器,確保系統在高溫環境下正常工作;
按生產環境選型:常規車間環境可選擇 IP65 及以上防護等級的系統;粉塵大、焊接飛濺多、高振動的惡劣環境(如船舶制造、重型機械加工),需選擇 IP67 高防護等級,且具備抗振動、抗沖擊能力的系統,同時可額外增加機械防護罩,保護傳感器;存在強電磁干擾的場景(如與大功率焊接設備同線),需選擇具備抗電磁干擾設計的系統,避免信號失真。
五、激光焊縫跟蹤系統品牌選型要點
目前市面上主流的激光焊縫跟蹤系統品牌均基于線激光三角測量技術,各品牌在精度、掃描頻率、環境適應性、配套功能等方面各有特色,企業在品牌選型時,無需盲目追求進口品牌,而是結合技術參數、配套服務、行業適配性綜合考量,以下為國內外主流品牌的核心特性及選型參考:
1. 賽融(Servo-Robot)
賽融作為焊接視覺跟蹤領域的老牌廠商,深耕行業多年,主打高可靠性、強抗干擾。
核心參數與優勢:定位精度可達±0.05mm,支持MIG/MAG、TIG、激光焊等全工藝覆蓋,兼容主流焊接機器人,定制化能力強,可適配大型構件、異形焊縫跟蹤。
適配場景:船舶制造、壓力容器、鋼結構、工程機械等重工業中厚板焊接,尤其適合工況惡劣、焊縫形態復雜的生產線。
選型關鍵:預算充足、追求長期穩定性,且焊接環境差、焊縫難度高的企業優先選擇;依托全球化服務網絡,適合大型項目與批量產線部署。
2. 基恩士(KEYENCE)
基恩士依托精密測量技術積淀,產品以高集成度、易操作、高精度為核心亮點,主打精密焊接場景的輕量化部署,是高端精密焊接的熱門選擇。
核心參數與優勢:動態跟蹤精度±0.05mm,重復定位誤差≤±0.03mm,采樣響應速度快;傳感器體積小巧,安裝靈活,適配狹小空間焊接;
適配場景:汽車白車身、3C電子、精密五金、新能源零部件等薄壁小件、高速高精度焊接場景。
選型關鍵:追求設備集成度、操作便捷性,且焊接工件精度要求高、工況相對潔凈的企業;適合標準化、高速化的中小規模精密產線。
3. 鐳爍光電
鐳爍作為國產激光焊縫跟蹤頭部品牌,主打性價比、本土化適配、強兼容性,兼顧精度與抗干擾能力,可完美替代同類進口產品,是國產自動化產線的優選。
核心參數與優勢:檢測精度高達±0.01mm,掃描頻率適配高速焊接需求,防護等級IP67,耐高溫、抗振動;采用藍光激光+多光譜融合技術,應對反光工件、復雜焊縫效果出色;內置AI焊縫識別算法,支持窄間隙、熱變形焊縫跟蹤,兼容EtherCAT、Profinet等主流工業協議,適配各類機器人與專機;本土化研發,支持非標定制,售后響應快、調試成本低。
適配場景:汽車零部件、鋼結構、管件、鈑金等通用工業焊接,兼顧精密小件與常規中厚板,適配各類常規與惡劣工況。
選型關鍵:追求高性價比、本土化服務,需要兼顧精度與工況適應性,且有設備改造、非標需求的中小企業及國產產線優先選擇。
品牌選型的核心關注要點:
一是參數匹配,確保精度、掃描頻率等核心指標滿足需求;
二是兼容性,系統的數據接口需與企業現有焊接機器人、PLC 等設備兼容,支持主流通信協議;

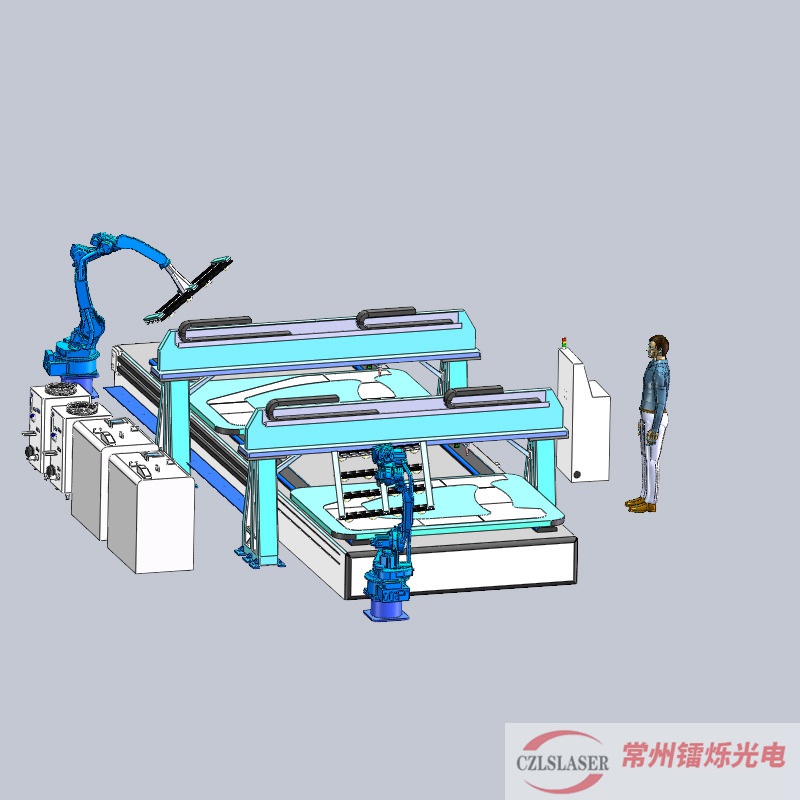

三是行業經驗,優先選擇在企業所屬行業有成熟應用案例的品牌,其系統更貼合行業焊接需求,如在汽車門環、天窗激光拼焊方面,鐳爍光電擁有大量的項目經驗;
四是配套服務,包括設備校準、安裝調試、后期維修等,保障設備正常運行。
六、實際應用中常見問題及解決方案
即使選配合適的激光焊縫跟蹤系統,在實際焊接現場仍可能因安裝、環境、工件等因素出現測量誤差、焊縫識別失敗等問題,企業需掌握常見問題的原因及應對方案,同時做好預防措施,確保系統穩定運行:
常見問題及針對性解決辦法
測量誤差較大:多因工件表面反射強烈導致信號失真,或環境光干擾、安裝角度不合理。解決方案為使用藍色波長激光提高信噪比,增加軟件濾波算法,優化傳感器安裝角度,同時屏蔽環境光;
焊縫識別失敗:主要原因是焊縫形狀復雜、斷裂,或掃描范圍未覆蓋焊縫。解決方案為配備智能塊圖算法,提升焊縫輪廓識別能力,采用雙頭傳感器設計擴大檢測覆蓋區域,重新校準傳感器的掃描范圍與測量參數;
數據延遲導致路徑偏差:因掃描頻率不足、數據處理瓶頸,或通信協議效率低。解決方案為提升傳感器采樣頻率,優化數據處理算法,更換高速通信接口(如 EtherCAT),減少數據傳輸時間;
環境干擾導致信號不穩:受電磁干擾、高溫煙塵、傳感器積灰等因素影響。解決方案為增加電磁屏蔽措施,選用高 IP 等級設備,定期清潔傳感器鏡頭與防護罩,及時清理焊接煙塵。
通用預防措施
合理安裝固定傳感器,增加減震裝置,避免因設備振動導致的測量偏差;
根據工件材料特性選擇適配的激光波長,從源頭減少反光、信號失真問題;
建立定期維護制度,對傳感器進行校準、清潔,檢查防護裝置的完整性;
對操作人員進行專業培訓,確保正確設置系統參數、規范操作設備。
七、選型總結與后續建議
選擇合適的激光焊縫跟蹤系統,本質是“從實際生產需求出發,將技術參數、場景適配、品牌服務三者有機結合”。企業在選型前,需先明確自身的焊接工藝要求(精度、速度)、工件特性(材料、焊縫形狀)、生產環境(溫濕度、粉塵、干擾),再確定核心技術類型(優先線激光三角測量技術),細化關鍵技術指標,最后結合品牌特性與配套服務完成選型。
優質的激光焊縫跟蹤系統不僅能提升焊接質量的一致性,減少焊縫缺陷,還能降低人工干預,提高生產效率,為企業的焊接自動化升級奠定堅實基礎。只有選對、用好激光焊縫跟蹤系統,才能真正發揮焊接自動化的優勢,實現降本增效、提升產品競爭力的目標。
